• 产品描述：

      智能布线系统是方便管理人员管理综合布线的实时监控系统，通过硬件、软件相互配合，管理设备识别配线架和跳线的连接变化，从而形成实时监管整个布线拓扑结构，通过后台的软件整合和分析从管理设备传输过来的信息形成一个完整的数据库，便于后期的人员监管及信息查询。

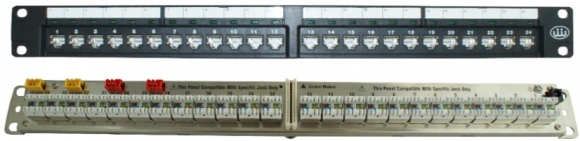

      万泰智能布线系统采用双配线架架构，是一套经济实惠、操作简单、管理方便的智能化布线系统。可建立起一整套包含机房、机柜、设备区、工作区及信道的信息管理数据系统。用户在不需拔插其它组件的情况下，即可随时更换模块，简单的系统设计带给用户便利，让用户节省安装与维护等费用。通过后台的数据库设定，安装者可使用搜索功能来找到特定的配线架或端口，配线人员仅需依照配线架上显示的LED灯号，进行配线或是网络管理。

• 1.  产品应用

1. ①  用于非屏蔽系统中的语音、数据、图像、多媒体等信息传输
2. ②  支持10Base-T、100Base-T、1000Base-T、10GBase-T
3. ③  支持4/16/Mbps令牌环，TP-PMD/TP-DDI 125Mbps, ATM155Mbps

• 2.  产品特点

1. ①  配线架采用双配架构，方便后端实施管理，无需二次施工
2. ②  电子配线架无需特定扫描仪，节约前期投入及机柜空间
3. ③  支持传统8芯双绞线，无需特制线缆，布线成本较少
4. ④  产品兼容性稳定，支持普通8芯RJ45跳线，无需特制跳线
5. ⑤  配线架采用屏蔽和非屏蔽两种结构，支持Cat 6、Cat 6A电子配线架模块
6. ⑥  实时监控链路的使用情况，非常规操作可作到及时报警提示
7. ⑦  产品使用简单，系统构建方便，操作界面支持多种语言
8. ⑧  电子配线架面板自带信号指示灯，不同闪烁，可提示电配使用状况
9. ⑨  可支持远程操控电子配线架指示灯作到现场插拔提示
10. ⑩  符合RoHS环保要求，产品不含有毒有害物质

• 3.  物理参数

1. ①  前部面板：ABS
2. ② 主体框架：不锈钢
3. ③ 插拔次数：≥750次
4. ④ 端接寿命：≥200次
5. ⑤ 端接线规：22-26 AWG
6. ⑥ 绝缘线径：0.7-1.6 mm

• 4.  电气性能

1. ①  物理带宽：Cat 6≧250MHz;Cat 6A≥500 MHZ
2. ②  直流电阻：≤0.3Ω
3. ③  绝缘电阻：≥500MΩ
4. ④  接点电阻：≤20mΩ
5. ⑤  最大电流：≤1.5A

• 5.  环境条件

1. ①  储存温度：-40℃～70℃
2. ②  工作温度：-10℃～60℃
3. ③  工作湿度：≤93%

• 6.  应用标准

1. ①  符合GB 50311-2016
2. ②  符合ISO/IEC11801-2017
3. ③  符合IEC 60603-2010
4. ④  符合ANSI/TIA 568.2-D
5. ⑤  符合EN 50173-2007

• 7. 订购信息
•
•
• 8. 相关配件
